在繼電保護測試儀中反時限過流繼電器中設置一組電流，程序自動測試每個電流下的繼電器的動作時間，并在坐標系中繪制動作電流與動作時間的關系曲線。可做單相反時限試驗也可做三相反時限試驗。

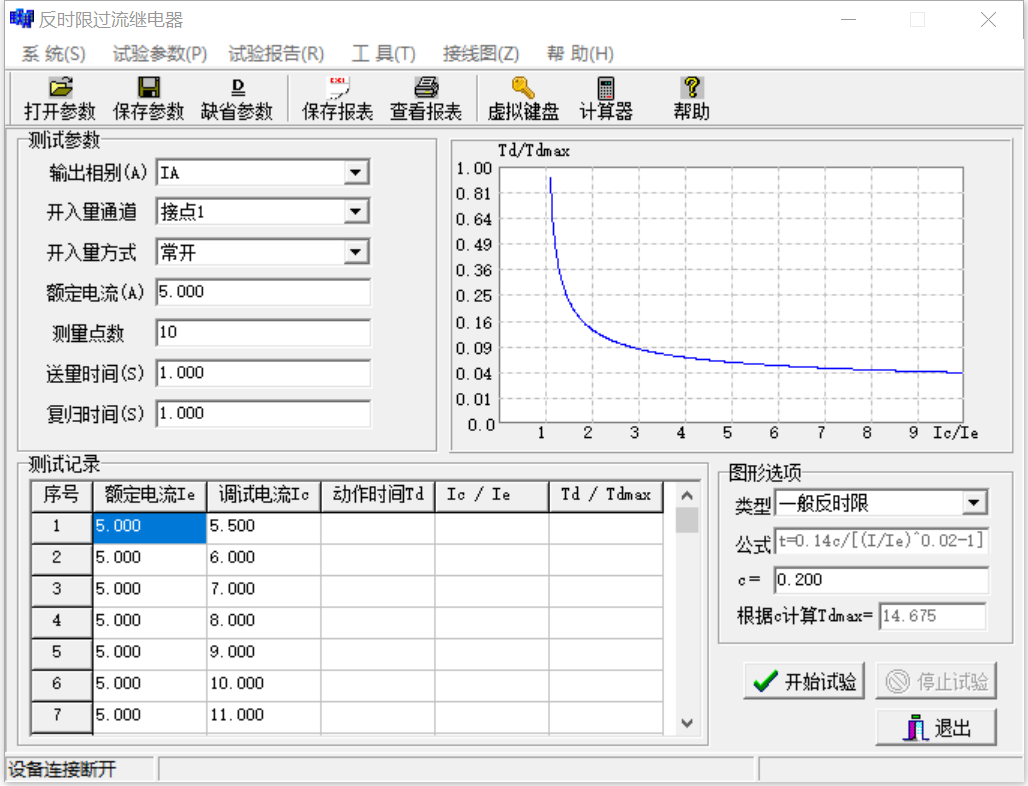

　　一.界面說明

　　1.【電流相別】

　　一般為單相電流，當電流比較大時，可選用兩相并聯或三相并聯輸出。當選多相并聯時，程序內部自動將電流相位，置為同相位，同時自動將電流平均分配到各相電流輸出，用戶不必重新計算。做三相反時限時，三相電流同時按調試電流輸出，相位互差120度。

　　2.【測量點數】為10個點

　　3.【送量時間】有電流輸出的時間，必須大于額定電流的動作時間。

　　4.【復歸時間】無電流輸出的時間，一般取1--2秒。

　　5. 測試電流(調試電流)

　　為一組給定的電流數據，用戶可以進行修改，固定為10個點。

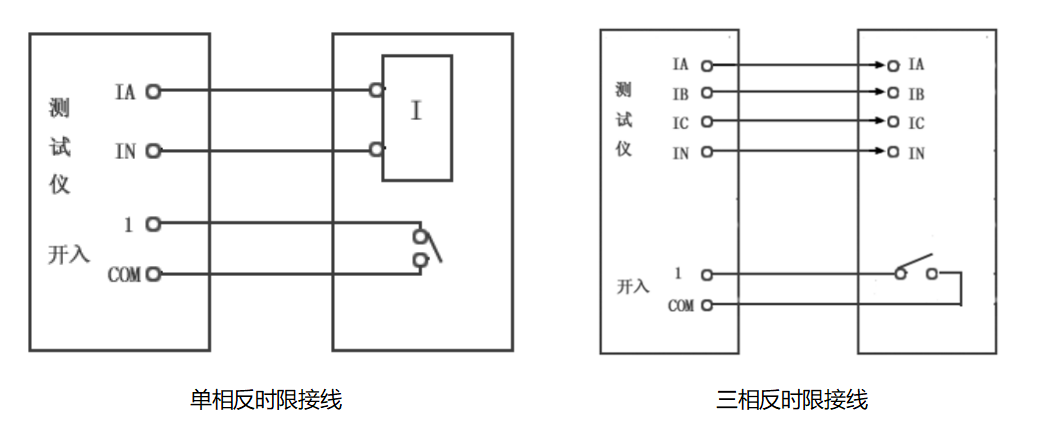

　　二.接線方式--如圖所示
